全水發(fā)泡聚氨酯泡沫保溫隔音材料是一種化學發(fā)泡技術(shù)，原理是水與異氰酸酯發(fā)生反應(yīng)，生成二氧化碳而產(chǎn)生發(fā)泡。采用聚氨酯高壓發(fā)泡機技術(shù)生產(chǎn)泡沫的優(yōu)點是發(fā)泡劑相對穩(wěn)定，安全風險較低，對泡沫生產(chǎn)設(shè)備沒有特殊要求，無需進行發(fā)泡設(shè)備的改造。其ODP值為零，GWP值為1。

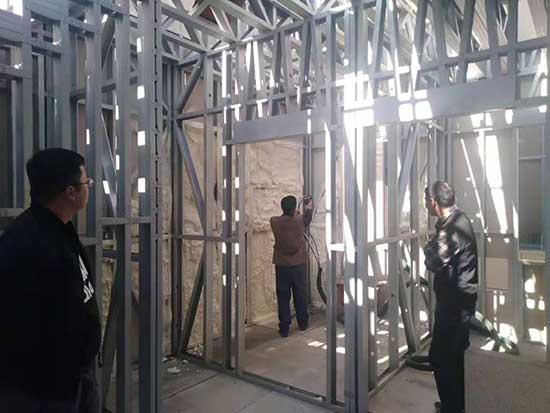

上圖：全水發(fā)泡聚氨酯泡沫 保溫隔音案例

　　全水發(fā)泡聚氨酯泡沫保溫隔音選用注意事項

　　二氧化碳迅速擴散的問題

　　在一定溫度下，二氧化碳的擴散速度比空氣快10倍。 （結(jié)果，電池中的壓力將下降。如果泡沫的強度不足以平衡內(nèi)部和外部之間的壓力差，則泡沫將收縮并變形。導熱性和老化性能會減少）。

　　解析度：

　　全水發(fā)泡聚氨酯泡沫保溫隔音泡沫密度通常較高，以補償泡孔強度。密度越高，孔壁越厚，強度越大。

　　然后增加黑色材料的折射率，以增加聚異氰脲酸酯環(huán)的含量并增加交聯(lián)密度。

　　改善聚醚的官能度和羥值。

　　在聚醚體系中引入較硬的結(jié)構(gòu)，例如芳族環(huán)結(jié)構(gòu)，可改善泡沫的尺寸穩(wěn)定性和抗壓強度。

　　氣泡的附著力差。由水和異氰酸酯反應(yīng)形成的脲鍵是脆性物質(zhì)。脲鍵結(jié)構(gòu)的特征在于其對稱的結(jié)構(gòu)，良好的強度和剛度，但是高脆性。水和黑質(zhì)反應(yīng)更快，尤其是在反應(yīng)的早期。

　　全水發(fā)泡聚氨酯泡沫保溫隔音解決方案：調(diào)整全水聚醚的結(jié)構(gòu)并調(diào)整催化劑以加速尿素鍵并保持轉(zhuǎn)化反應(yīng)的進行。

　　沒有物理發(fā)泡劑的稀釋，體系粘度大流動性差。水對多元醇組分幾乎沒有降粘作用。

　　全水發(fā)泡聚氨酯泡沫保溫隔音解決辦法：低粘度聚醚和稀釋劑。或引入一定量的環(huán)保物理發(fā)泡劑。

上圖：Q2600全水聚氨酯發(fā)泡機

　　全水泡沫導熱系數(shù)太高，水性較強易產(chǎn)生開孔，同時二氧化碳發(fā)泡劑的氣相熱導率較高。泡沫的絕熱效果遠遠劣于低氣相熱導率物理發(fā)泡劑發(fā)泡的泡沫。這也需要優(yōu)異的成核能力的硅油在反應(yīng)過程中控制泡孔結(jié)構(gòu)。

　　增加泡孔細膩度提高導熱和閉孔率，只能應(yīng)用于對泡沫保溫絕熱效果求相對較低的行業(yè)。目前全水發(fā)泡技術(shù)應(yīng)用比較成熟的行業(yè)是集中供熱用保溫管。

　　全水發(fā)泡聚氨酯泡沫保溫隔音發(fā)泡熱量高，反應(yīng)熱易大燒心，破壞泡沫內(nèi)部結(jié)構(gòu)導致強度降低。解決方法有選用合理聚醚和催化劑同時調(diào)整反應(yīng)時間來降低熱量并采用合理的工藝。
